강 관

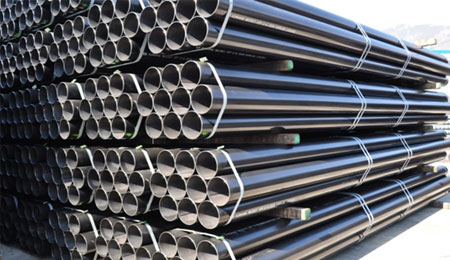

배관용탄소강관은 스팀, 가스, 물, 기름등의 저압용 파이프,용수공급용 파이프등에 사용됩니다.
제공 규격
| 관의호칭 Norminal Size |
바깥지름 Outside Diameter |
바깥지름의 허용차 Tolerance of Outside Diameter |
두께 Well Thickness |
소켓을 포함치 않은 무게 Unit Weight of Plain Ends |
|
|---|---|---|---|---|---|
| A | B | mm | 기타관 Plain Ends |
mm | Kg/m |
| 6 A | 1/8 | 10.5 | ± 0.5mm | 2.0 | 0.419 |
| 8 A | 1/4 | 13.8 | ± 0.5mm | 2.35 | 0.664 |
| 10 A | 3/8 | 17.3 | ± 0.5mm | 2.35 | 0.866 |
| 15 A | 1/2 | 21.7 | ± 0.5mm | 2.65 | 1.25 |
| 20 A | 3/4 | 27.2 | ± 0.5mm | 2.65 | 1.60 |
| 25 A | 1 | 34.0 | ± 0.5mm | 3.25 | 2.46 |
| 32 A | 1 1/4 | 42.7 | ± 0.5mm | 3.25 | 3.16 |
| 40 A | 1 1/2 | 48.6 | ± 0.5mm | 3.25 | 3.63 |
| 50 A | 2 | 60.5 | ± 1 % | 3.65 | 5.12 |
| 65 A | 2 1/2 | 76.3 | ± 1 % | 3.65 | 6.34 |
| 80 A | 3 | 89.1 | ± 1 % | 4.05 | 8.49 |
| 90 A | 3 1/2 | 101.6 | ± 1 % | 4.05 | 9.74 |
| 100 A | 4 | 114.3 | ± 1 % | 4.5 | 12.2 |
| 125 A | 5 | 139.8 | ± 1 % | 4.85 | 16.1 |
| 150 A | 6 | 165.2 | ± 1 % | 4.85 | 19.2 |
| 175 A | 7 | 190.7 | ± 1 % | 5.3 | 24.2 |
| 200 A | 8 | 216.5 | ± 1 % | 5.85 | 30.4 |
| 225 A | 9 | 241.8 | ± 1 % | 6.2 | 36.4 |
| 250 A | 10 | 267.4 | ± 1 % | 6.40 | 41.2 |
| 300 A | 12 | 318.8 | ± 1 % | 7.00 | 53.8 |
| 350 A | 14 | 355.6 | ± 1 % | 7.60 | 65.2 |
| 400 A | 16 | 406.4 | ± 1 % | 7.9 | 77.6 |
| 450 A | 18 | 457.2 | ± 1 % | 7.9 | 87.5 |
| 500 A | 20 | 508.0 | ± 1 % | 7.9 | 97.4 |
| 550 A | 22 | 558.8 | ± 1 % | 7.9 | 107.3 |
| 600 A | 24 | 609.6 | ± 1 % | 7.9 | 117 |

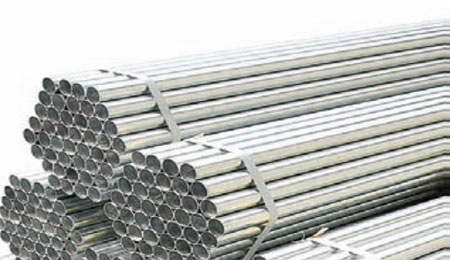

일반구조용탄소강관은 토목, 건축, 철탑, 비계, 지주등에 사용됩니다.
제공 규격
| 외경 Outside Diameter |
두께 Well Thickness |
단면적 Sectional Area |
단위무게 Weight |
단면2차모먼트 Moment Of Inertia |
단 면 계 수 Modulus of Section |
단면2차 반지름 Radius Of Gyration |
|---|---|---|---|---|---|---|
| mm | mm | c㎡ | kg/m | c㎡ | ㎤ | cm |
| 15 A | 2.0 (1.8) | 1.238 | 0.972 | 0.560 | ||
| 20 A | 2.0 (1.8) | 1.584 | 1.24 | 0.930 | ||
| 2.3 | 1.799 | 1.41 | 1.03 | |||
| 25 A | 2.3 (1.8) | 2.291 | 1.80 | 1.70 | ||
| 32 A | 2.3 (1.8) | 2.919 | 2.29 | 2.80 | ||
| 2.8 | 3.510 | 2.76 | 3.29 | |||
| 40 A | 2.3 (1.8) | 3.345 | 2.63 | 3.70 | ||
| 2.8 | 4.029 | 3.16 | 4.36 | |||
| 3.2 | 4.564 | 3.58 | 11.8 | 4.86 | 1.61 | |
| 50 A | 2.3 (1.9) | 4.205 | 3.30 | 17.8 | 5.90 | 2.06 |
| 3.2 | 5.760 | 4.52 | 23.7 | 7.84 | 2.03 | |
| 4.0 | 7.100 | 5.57 | 28.5 | 9.41 | 2.00 | |
| 65 A | 2.8 (2.0) | 6.465 | 5.08 | 43.7 | 11.5 | 2.60 |
| 3.2 | 7.349 | 5.77 | 49.2 | 12.9 | 2.59 | |
| 4.0 | 9.085 | 7.13 | 59.5 | 15.6 | 2.56 | |
| 80 A | 2.8 (2.3) | 7.591 | 5.96 | 70.7 | 15.9 | 3.05 |
| 3.2 | 8.636 | 6.78 | 79.8 | 17.9 | 3.04 | |
| 4.0 | 10.69 | 8.39 | 97.0 | 21.8 | 3.01 | |
| 101.6 mm | 2.8 (2.5) | 9.892 | 7.76 | 120 | 23.6 | 3.48 |
| 3.2 | 12.26 | 9.63 | 146 | 28.8 | 3.45 | |
| 4.0 | 15.17 | 11.9 | 177 | 34.9 | 3.42 | |
| 100 A | 3.2 (2.5) | 11.17 | 8.77 | 172 | 30.2 | 3.93 |
| 3.6 | 12.52 | 9.83 | 192 | 33.6 | 3.92 | |
| 4.5 | 15.52 | 12.2 | 234 | 41.0 | 3.89 | |
| 5.6 | 19.12 | 15.0 | 283 | 49.6 | 3.85 | |
| 125 A | 3.6 (3.0) | 15.40 | 12.1 | 357 | 51.1 | 4.82 |
| 4.0 | 17.07 | 13.4 | 394 | 56.3 | 4.80 | |
| 4.5 | 19.13 | 15.0 | 438 | 62.7 | 4.79 | |
| 6.0 | 25.22 | 19.8 | 566 | 80.9 | 4.74 | |
| 150 A | 4.5 (3.0) | 22.72 | 17.8 | 734 | 88.9 | 5.68 |
| 5 | 25.16 | 19.8 | 808 | 97.8 | 5.7 | |
| 6.0 | 30.01 | 23.6 | 952 | 115 | 5.63 | |
| 7 | 34.79 | 27.3 | 109 × 10 | 132 | 5.6 |
