유진철강

단면의 형태가 H모양의 제품으로 대형 구조물의 골조나 토목공사에 널리 사용되는 대표적 형강제품입니다. 열연·후판 등을 용접해 만드는 용접 H형강에 비해 내질이 균일해 강도가 우수한 특성을 지니고 있습니다.

제공 규격

H형강
경량 H형강

공칭치수	표준단면치수				단면적(㎠)	단위중량(kg/m)	단면2차모멘트		단면2차반지름		단면계수
공칭치수	HxB	t₁	t₂	r	A	W	lx	ly	ix	iy	Zx	Zy
100x100	100x100	6	8	10	21.90	17.2	383	134	4.18	2.47	76.5	26.7
125×125	125×125	6.5	9	10	30.31	23.8	847	293	5.29	3.11	136	46.9
150×75	150×75	5	7	8	17.85	14.0	666	49.5	6.11	1.66	88.8	13.2
150×100	148×100	6	9	11	26.84	21.1	1,020	151	6.17	2.37	138	30.1
150×150	150×150	7	10	11	40.14	31.5	1,640	563	6.39	3.75	219	75.1
200×100	198×99 200×100	4.5 5.5	7 8	11 11	23.18 27.16	18.2 21.3	1,580 1,840	114 134	8.26 8.24	2.21 2.22	160 184	23.0 26.8
200×150	194×150	6	9	13	39.01	30.6	2,690	507	8.30	3.61	277	67.6
200×200	200×200 200×204 208×202	8 12 10	12 12 16	13 13 13	63.53 71.53 83.69	49.9 56.2 65.7	4,720 4,980 6,530	4,980 6,530 1,600 1,700 2,200	1,700 2,200 8.62 8.35 8.83	5.02 4.88 5.13	472 498 628	160 167 218
250×125	248×124 250×125	5 6	8 9	12 12	32.68 37.66	25.7 29.6	3,540 4,050	255 294	10.4 10.4	2.79 2.79	285 324	41.1 47.0
250×125	248×124 250×125	5 6	8 9	12 12	32.68 37.66	25.7 29.6	3,540 4,050	255 294	10.4 10.4	2.79 2.79	285 324	41.1 47.0
250×175	244×175	7	11	16	56.24	44.1	6,120	984	10.4	4.18	502	113
250×250	244×252 248×249 250×250 250×255	11 8 9 14	11 13 14 14	16 16 16 16	82.06 84.70 92.18 104.70	64.4 66.5 72.4 82.2	8,790 9,930 10,800 11,500	2,940 3,350 3,650 3,880	10.3 10.8 10.8 10.5	5.98 6.29 6.29 6.09	720 801 867 919	233 269 292 304
300×150	298×149 300×150	5.5 6.5	8 9	13 13	40.80 46.78	32.0 36.7	6,320 7,210	442 508	12.4 12.4	3.29 3.29	424 481	59.3 67.7
300×200	294×200 298×201	8 9	12 14	18 18	72.38 83.36	56.8 65.4	11,300 13,300	1,600 1,900	12.5 12.6	4.71 4.77	771 893	160 189
300×300	294×302 298×299 300×300 300×305 304×301 310×305 310×310	12 9 10 15 11 15 20	12 14 15 15 17 20 20	18 18 18 18 18 18 18	107.7 110.8 119.8 134.8 134.8 165.3 180.8	84.5 87.0 94.0 106 106 130 142	16,900 18,800 20,400 21,500 23,400 28,150 29,390	5,520 6,240 6,750 7,100 7,730 9,460 9,940	12.5 13.0 13.1 12.6 13.2 13.2 12.8	7.16 7.50 7.51 7.26 7.57 7.60 7.50	1,150 1,270 1,360 1,440 1,540 1,850 1,930	365 417 450 466 514 621 645
350×175	346×174 350×175 354×176	6 7 8	9 11 13	14 14 14	52.68 63.14 73.68	41.4 49.6 57.8	11,100 13,600 16,100	792 984 1,180	14.5 14.7 14.8	3.88 3.95 4.01	641 775 909	91 112 135
350×250	336×249 340×250	8 9	12 14	20 20	88.15 101.5	69.2 79.7	18,500 21,700	3,090 3,650	14.5 14.6	5.92 6.00	1,100 1,280	248 292
350×350	344×348 344×354 350×350 350×357	10 16 12 19	16 16 19 19	20 20 20 20	146.0 166.6 173.9 198.4	115 131 137 156	33,300 35,300 40,300 42,800	11,200 11,800 13,600 14,400	15.1 14.6 15.2 14.7	8.78 8.43 8.84 8.53	1,940 2,050 2,300 2,450	646 669 777 809
400×200	396×199 400×200 404×201	7 8 9	11 13 15	16 16 16	72.16 84.12 96.16	56.6 66.0 75.5	20,000 23,700 27,500	1,450 1,740 2,030	16.7 16.8 16.9	4.48 4.54 4.60	1,010 1,190 1,360	145 174 202
400×300	386×299 390×300	9 10	14 16	22 22	120.1 136.0	94.3 107	33,700 38,700	6,240 7,210	16.7 16.9	7.21 7.28	1,740 1,980	418 481
400×400	388×402 394×398 394×405 400×400 400×408 406×403 414×405 428×407 458×417 498×432	15 11 18 13 21 16 18 20 30 45	15 18 18 21 21 24 28 35 50 70	22 22 22 22 22 22 22 22 22 22	178.5 186.8 214.4 218.7 250.7 254.9 295.4 360.7 528.6 770.1	140 147 168 172 197 200 232 283 415 605	49,000 56,100 59,700 66,600 70,900 78,000 92,800 119,000 187,000 298,000	16,300 18,900 20,000 22,400 23,800 26,200 31,000 39,400 60,500 94,400	16.6 17.3 16.7 17.5 16.8 17.5 17.7 18.2 18.8 19.7	9.54 10.10 9.65 10.10 9.75 10.10 10.20 10.40 10.70 11.10	2,530 2,850 3,030 3,330 3,540 3,840 4,480 5,570 8,170 12,000	809 951 985 1,120 1,170 1,300 1,530 1,930 2,900 4,370
450×200	446×199 450×200	8 9	12 14	18 18	84.3 96.76	66.2 76.0	28,700 33,500	1,580 1,870	18.5 18.6	4.33 4.40	1,290 1,490	159 187
450×300	434×299 440×300	10 11	15 18	24 24	135.0 157.4	106 124	46,800 56,100	6,690 8,110	18.6 18.9	7.04 7.18	2,160 2,550	448 541
500×200	496×199 500×200 506×201	9 10 11	14 16 19	20 20 20	101.3 114.2 131.3	79.5 89.6 103	41,900 47,800 56,500	1,840 2,140 2,580	20.3 20.5 20.7	4.27 4.33 4.43	1,690 1,910 2,230	185 214 257
500×300	482×300 488×300	11 11	15 18	26 26	145.5 163.5	114 128	60,400 71,000	6,760 8,110	20.4 20.8	6.82 7.04	2,500 2,910	451 541
600×200	596×199 600×200 606×201 612×202	10 11 12 13	15 17 20 23	22 22 22 22	120.5 134.4 152.5 170.7	94.6 106 120 134	68,700 77,600 90,400 103,000	1,980 2,280 2,720 3,180	23.9 24.0 24.3 24.6	4.05 4.12 4.22 4.31	2,310 2,590 2,980 3,380	199 228 271 314
600×300	582×300 588×300 594×302	12 12 14	17 20 23	28 28 28	174.5 192.5 222.4	137 151 175	103,000 118,000 137,000	7,670 9,020 10,600	24.3 24.8 24.9	6.63 6.85 6.90	3,530 4,020 4,620	511 601 701
700×300	692×300 700×300 708×302	13 13 15	20 24 28	28 28 28	211.5 235.5 273.6	166 185 215	172,000 201,000 237,000	9,020 10,800 12,900	28.6 29.3 29.4	6.53 6.78 6.86	4,970 5,760 6,700	602 722 853
800×300	792×300 800×300 808×302	14 14 16	22 26 30	28 28 28	243.4 267.4 307.6	191 210 241	254,000 292,000 339,000	9,930 11,700 13,800	32.3 33.0 33.2	6.39 6.62 6.70	6,410 7,290 8,400	662 782 915
900×300	890×299 900×300 912×302	15 16 18	23 28 34	28 28 28	270.9 309.8 364.0	213 243 286	345,000 411,000 498,000	10,300 12,600 15,700	35.7 36.4 37.0	6.16 6.39 6.56	7,760 9,140 10,900	688 843 1,040

표준단면치수			단위중량	표준단면치수			단위중량
HxB	t₁	t₂	단위중량	HxB	t₁	t₂	단위중량
100×75	3.2	4.5	7.585	175×90	3.2	4.5	10.528
100×75	3.2	4.54	7.629	200×100	3.2	4.5	11.863
100×100	3.2	4.5	9.351	200×100	3.2	6	14.143
100×100	6	9	17.992	200×100	4.5	6	16.061
125×75	3.2	4.5	8.213	200×100	4.5	8	19.060
125×75	9	9	18.157	200×100	6	7	19.751
125×100	3.2	4.5	9.979	200×100	6	9	22.702
125×125	5	7	18.094	200×125	4.5	6	18.416
125×125	6	9	22.702	200×125	4.5	8	22.200
125×125	6.5	9	23.122	200×150	3.2	4.5	51.395
148×100	6	9	20.253	200×150	3.2	6	18.853
150×75	3.2	4.5	8.841	200×150	4.5	6	20.771
150×75	3.2	6	10.532	200×150	6	9	29.767
150×75	6	9	16.815	200×200	4.5	6	25.481
150×100	3.2	4.5	10.607	200×200	4.5	8	31.620
150×100	3.2	6	12.887	200×200	4.5	9	34.689
150×100	6	9	20.347	200×200	5	9	35.404
150×150	3.2	6	17.597	200×200	6	6	27.695
150×150	6	9	27.412	200×200	6	9	36.832

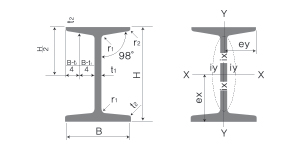

단면의 형태가 I모양의 제품으로 H형강과 형태가 유사하나 폭이 좁고 웹이 두꺼운 특성을 가지고 있습니다. 주로 화물이 이동하는 호이스트의 주행레일, 가이드레일 등에 사용됩니다.

제공 규격

표준단면치수					단면적(cm²)	단위중량(kg/m)	단면2차모멘트		단면2차반경		단면계수
H×B	t ¹	t ²	r ¹	r ²	A	W	lx	ly	ix	iy	Zx	Zy
100×75	5	8	7	3.5	16.43	12.9	281	47.3	4.14	1.70	56.2	12.6
125×75	5.5	9.5	9	4.5	20.45	16.1	538	57.5	5.13	1.68	86	15.3
150×75	5.5	9.5	9	4.5	21.83	17.1	819	57.5	6.12	1.62	109	15.3
200×100	7	10	10	5	33.06	26.0	2170	138	8.11	2.05	217	27.7
250×125	7.5	12.5	12	6	48.79	38.3	5180	337	10.3	2.63	414	53.9
300×150	10	18.5	19	9.5	83.47	65.5	12700	886	12.3	3.26	849	118
300×150	11.5	22	23	11.5	97.88	76.8	14700	1080	12.2	3.32	978	143
350×150	9	15	13	6.5	74.58	58.5	15200	702	14.3	3.17	870	93.5
350×150	12	24	25	12.5	111.1	87.2	22400	1180	14.2	3.26	1280	158
400×150	10	18	17	8.5	91.73	72.0	24100	864	16.2	3.07	1200	115
400×150	12.5	25	27	13.5	122.1	95.8	31700	1240	16.1	3.18	1580	165
450×175	11	20	19	9.5	116.8	91.7	39200	1510	18.3	3.60	1740	173
400×175	13	26	27	13.5	146.1	115	48800	2020	18.3	3.72	2170	231
600×190	13	25	25	12.5	169.4	133	98400	2460	24.1	3.81	3280	259
600×190	16	35	38	19	224.5	176	130000	3540	24.1	3.97	4330	373

단면의 형태가 ㄱ모양의 제품으로 철탑 부재나 선각 보강재, 트러스 등 철강 구조물의 보강재로 널리 사용되는 형강제품입니다.

제공 규격

표준단면치수				단위중량	단면적	단면계수
H×B	t ¹	r ¹	r ²	kg/m	cm²	Zx,Zy
25×25	3	4	2	1.12	1.427	0.448
30×30	3	4	2	1.36	1.727	0.661
40×40	3 4 5	4.5 4.5 4.5	2 3 3	1.83 2.39 2.95	2.336 2.937 3.755	1.21 1.55 1.91
45×45	4	6.5	3	2.74	3.492	2.00
50×50	4 6	6.5 6.5	3 4.5	3.06 4.43	3.892 5.664	2.49 3.55
60×60	4 5 6	6.5 6.5 6.5	3 3 4.5	3.68 4.55 5.37	4.692 5.802 6.844	3.66 4.52 5.24
65×65	6 8	8.5 8.5	4 6	5.91 7.66	7.527 9.761	6.26 7.96
70×70	6	8.5	4	6.38	8.127	7.33
75×75	6 9 12	8.5 8.5 8.5	4 6 6	6.85 9.96 13.0	8.727 12.69 16.56	8.47 12.1 15.7
80×80	6 7	8.5 8.5	4 4	7.32 8.48	9.327 10.797	9.7 11.12
90×90	6 7 10 13	10 10 10 10	5 5 7 7	8.28 9.59 13.3 17.0	10.55 12.22 17.00 21.71	12.3 14.2 19.5 24.8
100×100	7 10 13	10 10 10	5 7 7	10.7 14.9 19.1	13.62 19.00 24.31	17.7 24.4 31.1
120×120	8	12	5	14.7	18.76	29.5
130×130	9 12 15	12 12 12	6 8.5 8.5	17.9 23.4 28.8	22.74 29.76 36.75	38.7 49.9 61.5
150×150	10 12 15 19	14 14 14 14	7 7 10 10	22.9 27.3 33.6 41.9	29.21 34.77 42.74 53.38	57.3 68.1 82.6 103
175×175	12 15	15 15	11 11	31.8 39.4	40.52 50.21	91.8 114
200×200	15 20 25	17 17 17	12 12 12	45.3 59.7 73.6	57.75 76.00 93.75	150 197 242
250×250	25 35	24 24	12 18	93.7 128	119.4 162.6	388 519

표준단면치수		단위중량	단면적	단면계수
H×B	t	kg/m	cm²	Zx	Zy
50×30	3	1.83
90×75	9	11.0	14.04	17.4	12.4
100×75	7	9.32	11.87	17.0	10.1
100×75	10	13.0	16.50	23.3	13.7
125×75	7	10.7	13.62	26.1	10.3
125×75	10	14.9	19.00	36.1	14.1
125×75	13	19.1	24.31	46.1	17.9
125×90	10	16.1	20.50	37.2	20.4
125×90	13	20.6	26.26	47.5	24.8
150×90	9	16.4	20.94	48.2	19.0
150×90	12	21.5	27.36	62.3	24.3
150×100	9	17.1	21.84	49.0	25.3
150×100	12	22.4	28.56	63.4	30.2
150×100	15	27.7	35.25	78.2	37.0

표준단면치수					단위중량	단면적	Tan α	단면계수
H×B	t ¹	t ²	r ¹	r ²	kg/m	cm²	Tan α	Zx	Zy
200×90	9	14	14	7	23.3	29.66	0.263	88.7	29.2
250×90	10	15	17	8.5	29.4	37.47	0.182	149	31.5
250×90	12	16	17	8.5	33.7	42.95	0.173	174	33.5
300×90	11	16	19	9.5	36.3	46.22	0.136	229	33.8
300×90	13	17	19	9.5	41.3	52.67	0.129	264	35.8
350×100	12	17	22	11	45.3	57.74	0.127	338	44.5
400×100	13	18	24	12	53.8	68.59	0.0996	467	47.1

표준단면치수					단면적	단위중량	중심의 위치	단면2차모멘트		단면2차반경		단면계수
H×B	t ¹	t ²	r ¹	r ²	A	W	Cy	lx	ly	ix	iy	Zx	Zy
75×40	5	7	8	4	8.818	6.92	1.28	75.3	12.2	2.92	1.17	20.1	4.47
100×50	5	7.5	8	4	11.92	9.36	1.54	188	26.0	3.97	1.48	37.6	7.52
125×65	6	8	8	4	17.11	13.40	1.90	424	61.8	4.98	1.90	67.8	13.4
150×75	6.5 9	10 12.5	10	5	23.71 30.59	18.6 24.0	2.28	861	117	6.03	2.22	115 140	22.4 28.3
200×80	7.5	11	12	6	31.33	24.6	2.21	1.950	168	7.88	2.32	195	29.1
200×90	8	13.5	14	7	38.65	30.3	2.74	2.490	277	8.02	2.68	249	44.2
250×90	9	13	14	7	44.07	34.6	2.40	4.180	294	9.74	2.58	334	44.5
300×90	9	13	14	7	48.57	38.1	2.22	6.440	309	11.5	2.52	429	45.7
380×100	10.5	16	18	9	69.69	54.5	2.41	14.500	535	14.5	2.78	763	70.5
380×100	13	20	24	12	85.71	67.3	2.54	17.600	655	14.3	2.76	926	87.8

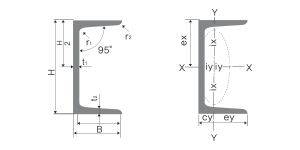

단면의 형태가 ㄷ모양의 제품으로 산업기계 프레임, 철골조의 가새·트러스 등에 사용되는 형강제품입니다. 일반적으로 H형강이나 I형강으로 구성되는 철골 구조물의 접합부에 다양하게 적용됩니다.

제공 규격

공칭치수	높이	폭	두 께		코너반경	단위중량	단면적	단면계수
	높이	폭	Web	Flange	코너반경	단위중량	단면적	단면계수
	H	B	t ¹	t ²	r	W	A	Zx	Zy
mm	mm	mm	mm	mm	mm	kg/m	cm²	cm²	cm²
50×100	50	100	6	8	10	8.6	10.95	4.03	13.4
62.5×125	62.5	125	6.5	9	10	11.9	15.16	6.91	23.5
75×75	75	75	5	7	8	7.01	8.925	7.46	6.59
75×100	75	100	6	9	11	10.5	13.42	8.84	15.1
75×150	75	150	7	10	11	15.8	20.07	10.8	37.6
100×100	100	100	5.5	8	11	10.7	13.58	14.8	13.4
100×150	97	150	6	9	13	15.3	19.51	15.8	33.8
100×200	100 100 104	200 204 202	8 12 10	12 12 16	13 13 13	24.9 28.1 32.8	31.77 35.77 41.85	22.3 32.4 29.5	80.1 83.4 109
125×125	124 125	124 125	5 6	8 9	12 12	12.8 14.8	16.34 18.83	21.3 25.6	20.5 23.5
125×175	122	175	7	11	16	22.1	28.12	29.1	56.3
125×250	122 124 125 125	252 249 250 255	11 8 9 14	11 13 14 14	16 16 16 16	32.2 33.2 36.2 41.1	41.03 42.35 46.09 52.34	45.3 34.9 39.5 59.4	117 134 146 152
150×150	149 150	149 150	5.5 6.5	8 9	13 13	16.0 18.4	20.40 23.39	33.8 40.0	29.7 33.8
150×200	147 149	200 201	8 9	12 14	18 18	28.4 32.7	36.19 41.68	48.2 55.2	80.2 94.4
150×300	147 149 150 150 152	302 299 300 305 301	12 9 10 15 11	12 14 15 15 17	18 18 18 18 18	42.3 43.5 47.0 52.9 52.9	56.83 55.40 59.89 67.39 67.41	72.3 57.0 63.7 92.5 71.4	183 209 225 233 257
175×175	173 175	174 175	6 7	9 11	14 14	20.7 24.8	26.34 31.57	50.0 59.3	45.5 56.2
175×250	168 170	249 250	8 9	12 14	20 20	34.6 39.8	44.08 50.76	64.0 73.1	124 146
175×350	172 172 175	348 354 350	10 16 12	16 16 19	20 20 20	57.3 65.4 68.2	73.00 83.32 86.94	84.7 131 104	323 335 388
200×200	198 200	199 200	7 8	11 13	16 16	28.3 33.0	36.08 42.06	76.4 88.6	72.7 86.8
200×300	193 195	299 300	9 10	14 16	22 22	47.1 53.4	60.05 67.98	95.5 108	209 204
225×200	223 225	199 200	8 9	12 14	18 18	33.1 38.0	42.15 48.38	109 124	79.4 93.6
225×300	217 220	299 300	10 11	15 18	24 24	53.0 61.8	67.52 78.69	133 149	224 270
250×200	248 250 253	199 200 201	9 10 11	14 16 19	20 20 20	39.7 44.8 51.5	50.64 57.12 56.65	150 169 190	92.6 107 128
250×300	241 241	300 300	11 11	15 18	26 26	57.1 64.2	72.76 81.76	178 184	225 270
300×200	298 300 303 306	199 200 201 202	10 11 12 13	15 17 20 23	22 22 22 22	47.3 52.8 59.8 67.0	60.23 67.21 76.24 85.33	236 262 292 322	99.4 114 135 157
300×300	291 294 297	300 300 302	12 12 14	17 20 23	28 28 28	68.0 75.6 87.3	87.24 96.24 111.2	280 288 339	256 301 350

플랫바(Flat Bar ) 로 불리우기도 한다. 넓은 판을 일정한 간격으로 절단한 형상을 띠고 있으며 각종기계 및 설비, 건설 등의 부재로 사용 됩니다.

표준단면치수		단위중량 (cm²)
t	B	단위중량 (cm²)
3	9	0.212
3	12	0.283
3	13	0.306
3	16	0.377
3	19	0.447
3	22	0.518
3	25	0.589
3	32	0.754
3	38	0.895
3	44	1.04
3	50	1.18
3	55	1.53
4.5	12	0.424
4.5	13	0.459
4.5	16	0.565
4.5	19	0.671
4.5	22	0.777
4.5	25	0.883
4.5	32	1.13
4.5	38	1.34
4.5	50	1.77
6	9	0.424
6	12	0.565
6	13	0.612
6	16	0.754
6	19	0.895
6	22	1.04
6	25	1.18
6	32	1.51
6	38	1.79
6	44	2.07
6	50	2.36
6	65	3.06
6	75	3.53
6	90	4.24
6	100	4.71
6	125	5.89
8	25	1.57
8	32	2.01
8	38	2.39
8	44	2.76
8	50	3.14
8	65	4.08
8	75	4.71
8	90	5.65
8	100	6.28
8	125	7.85
9	25	1.77
9	32	2.26
9	38	2.68
9	44	3.11
9	50	3.53
9	65	4.59
9	75	5.30
9	90	6.36
9	100	7.07
9	125	8.83
9	150	10.60
9	180	12.70
9	200	14.10
9	230	16.20
9	250	17.70
12	25	2.36
12	32	3.01
12	38	3.58
12	44	4.14
12	50	4.710
12	65	6.120
12	75	7.070
12	90	8.480
12	100	9.420
12	125	11.800
12	150	14.100
12	175	16.500
12	200	18.800

표준단면치수		단위중량 (cm²)
t	B	단위중량 (cm²)
16	32	4.020
16	38	4.770
16	50	6.280
16	65	8.160
16	75	9.420
16	90	11.300
16	100	12.600
16	125	15.700
16	150	18.800
16	200	25.100
19	38	5.670
19	50	7.460
19	65	9.690
19	75	11.200
19	90	13.4
19	100	14.9
19	110	16.4
19	125	18.6
19	150	22.4
19	160	23.9
19	165	24.6
19	170	25.4
19	175	26.1
19	180	26.8
19	190	28.3
19	200	29.8
19	250	37.3
19	300	44.7
19	350	52.2
19	400	59.7
22	160	27.6
22	165	28.5
22	170	29.4
22	175	30.2
22	180	31.1
22	190	32.8
22	200	34.5
22	250	43.2
22	300	51.8
22	350	60.4
22	400	69.1
25	160	31.4
25	165	32.4
25	170	33.4
25	175	34.3
25	180	35.3
25	190	37.3
25	200	39.2
25	250	49.1
25	300	58.9
25	350	68.7
25	400	78.5
28	160	35.2
28	165	36.3
28	170	37.4
28	175	38.5
28	180	39.6
28	190	41.8
28	200	44.0
28	250	55.0
28	300	65.9
28	350	76.9
28	400	87.9
32	160	40.2
32	165	41.4
32	170	42.7
32	175	44.0
32	180	45.2
32	190	47.7
32	200	50.2
32	250	62.8
32	300	75.4
32	350	87.9
32	400	100

C형강은 단면이 C 글자형태와 같이 웨브와 프랜지의 연결부분이 각이지지 않고 C의 글자와 유사하게 구부러져 있다. 끝단이 Web 와 같은방향으로 굴곡이 되어 있으며 주로 건축지붕의 트러스 및 석가래를 엮어 매고 지붕판을 받는 건축물 구조용재로 많이 사용 됩니다.

제공 규격

단면치수	단위중량	단면적	단면계수
H×B×C×t	kg/m	cm²	Zx	Zy
60×30×10×1.6	1.63	2.072	3.88	1.32
60×30×10×2.0	1.99	2.537	4.65	1.55
60×30×10×2.3	2.25	2.872	5.20	1.71
75×45×15×1.6	2.32	2.952	7.24	3.13
75×45×15×2.0	2.86	3.637	8.79	3.76
75×45×15×2.3	3.25	4.137	9.90	4.24
90×45×20×2.0	3.25	4.137	11.30	4.12
90×45×20×2.3	3.70	4.712	13.0	5.14
90×45×20×3.2	5.00	6.367	17.1	6.57
90×50×20×3.2	5.25	6.687	18.4	7.71
100×50×20×1.6	2.88	3.672	11.7	4.47
100×50×20×2.0	3.56	4.537	14.3	5.40
100×50×20×2.3	4.06	5.172	16.1	6.06
100×50×20×2.6	4.55	5.796	17.9	6.68
100×50×20×3.2	5.50	7.007	21.3	7.81
125×50×20×2.0	3.95	5.037	19.7	5.18
125×50×20×2.3	4.51	5.747	21.9	6.22
125×50×20×3.2	6.13	7.807	29.0	8.02
150×50×20×3.2	6.76	8.607	37.4	8.19
150×65×20×3.2	7.51	9.567	44.3	12.2
150×65×20×4.0	9.22	11.75	43.5	14.5
150×65×20×4.5	10.3	13.07	58.8	15.7
150×75×25×3.2	8.27	10.53	50.0	17.3
250×75×20×3.2	9.27	11.81	71.6	15.8
250×75×20×4.5	12.7	16.22	96.3	20.6
200×75×20×5.0	14.0	17.86	105	22.1
200×75×25×3.2	9.52	12.13	73.6	17.8
200×75×25×4.0	11.7	14.95	89.5	21.3
200×75×25×4.5	13.1	16.67	99.0	23.3
200×80×20×4.0	13.3	16.95	123	21.4
250×80×20×4.5	14.9	18.92	137	23.4

단면 형태가 I모양으로 아랫변의 폭이 윗변에 비해 넓은 형태의 제품입니다. 철도차량이 이동하는 레일에 사용되고, 다른 , 형강에 비해 강도가 높으며 내마모성이 뛰어난 특성을 지니고 있습니다. 철도용 레일, 호이스트 레일 등 다양하게 적용됩니다.

제공 규격

구분	공칭치수	단면치수						단위중량
구분	공칭치수	A	B	C	D	E	t	kg/m
경량레일	9kg	63.50	63.50	32.10	17.48	35.72	5.90	8.94
	15kg	79.37	79.37	42.86	22.22	43.65	8.33	15.2
	22kg	93.66	93.66	50.80	26.69	50.00	10.72	22.3
중레일 (보통레일)	30kg	107.95	107.95	60.33	30.95	57.55	12.30	30.1
	37kg	122.24	122.24	62.71	36.12	64.69	13.49	37.2
	50kg	144.46	127.00	67.87	46.04	70.64	14.29	50.4
	50kgN	153.00	127.00	65.00	49.00	74.00	15.00	50.4
	73kg	135.00	140.00	100.00	43.00	33.00	32.00	73.3
	100kg	150.00	155.00	120.00	53.00		39.00	100.21

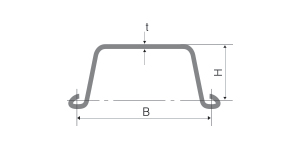

단면의 형태가 U모양의 제품으로 토목·건축공사에서 물막이와 흙막이용 말뚝과 구조물의 기초공사 소재로 사용됩니다. 연결부위가 열쇠형, 직선형 등 여려가지 형태를 가지고 있습니다.

제공 규격

강널말뚝

구분	치수			단면적	중량		단면계수
구분	W (mm)	H (mm)	T (mm)	Per Pile (cm²)	Per Pile (kg/m)	Per Wall Width (kg/m²)	Per Pile (cm³)	Per Wall Width (cm³/m)
KWSP -Ⅱ	400	100	10.5	61.2	48.0	120	152	874
KWSP -Ⅲ	400	125	13.0	76.4	60.0	150	223	1,340
KWSP -ⅢA(E)	400	150	13.1	74.4	58.4	146	250	1,520
KWSP -ⅢA(D)	400	150	13.0	76.4	60.0	150	278	1,510
KWSP -Ⅳ	400	170	15.5	96.9	76.1	190	360	2,271
KWSP - VL	500	200	24.3	133.8	105.0	210	520	3,150

Box-Type Sections

Member Secion	All-Box Type

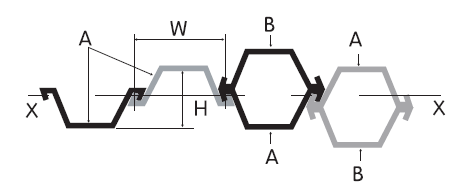

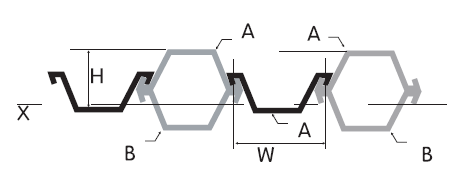

Alternate-Box Type	Alternate-Double Box Type

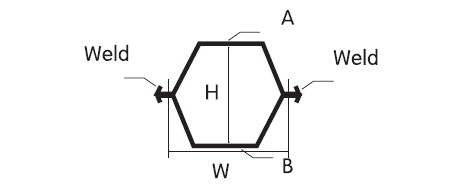

Member Sections

Section Number		Dimension		Sectional Area	Moment of Interia	Modulus of Section
A	B	W	H	Sectional Area	Moment of Interia	Modulus of Section
A	B	mm	mm	cm²	cm4	cm³
KWSP -Ⅱ	KWSP -Ⅱ	400	244	122.4	10,600	869
KWSP -Ⅲ	KWSP -Ⅲ	400	297	152.8	19,600	1,320
KWSP -ⅢA(E)	KWSP -ⅢA(E)	400	340	148.8	24,300	1,430
KWSP -ⅢA(D)	KWSP -ⅢA(D)	400	344	152.8	24,800	1,440
KWSP -Ⅳ	KWSP -Ⅳ	400	387	194.0	41,600	2,150
KWSP - VL	KWSP - VL	500	445	267.6	80,500	3,620

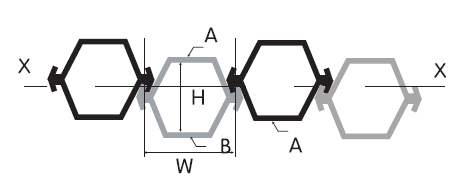

All-Box Type

Section Number		Dimension		Sectional Area	Moment of Interia	Modulus of Section
A	B	W	H	Sectional Area	Moment of Interia	Modulus of Section
A	B	mm	mm	cm²	cm4	cm³
KWSP -Ⅱ	KWSP -Ⅱ	400	244	306.0	26,500	2,170
KWSP -Ⅲ	KWSP -Ⅲ	400	297	382.0	49,000	3,300
KWSP -ⅢA(E)	KWSP -ⅢA(E)	400	340	372.0	60,750	3,580
KWSP -ⅢA(D)	KWSP -ⅢA(D)	400	344	382.0	63,800	3,700
KWSP -Ⅳ	KWSP -Ⅳ	400	387	485.0	104,000	5,380
KWSP - VL	KWSP - VL	500	445	535.2	161,000	7,240

All-Box Type

Section Number		Dimension		Sectional Area	Moment of Interia	Modulus of Section
A	B	W	H	Sectional Area	Moment of Interia	Modulus of Section
A	B	mm	mm	cm²	cm4	cm³
KWSP -Ⅱ	KWSP -Ⅱ	400	200	229.5	17,600	1,520
KWSP -Ⅲ	KWSP -Ⅲ	400	250	286.5	32,900	2,310
KWSP -ⅢA(E)	KWSP -ⅢA(E)	400	300	279.0	41,800	2,550
KWSP -ⅢA(D)	KWSP -ⅢA(D)	400	300	286.5	43,200	2,400
KWSP -Ⅳ	KWSP -Ⅳ	400	340	363.7	71,300	3,830
KWSP - VL	KWSP - VL	500	400	401.4	112,000	5,200

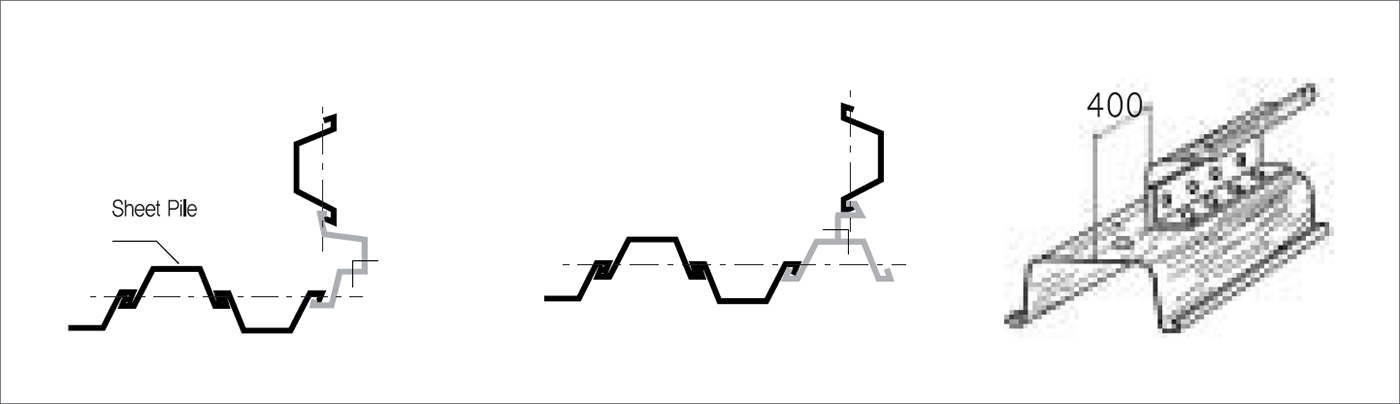

Corner Pile

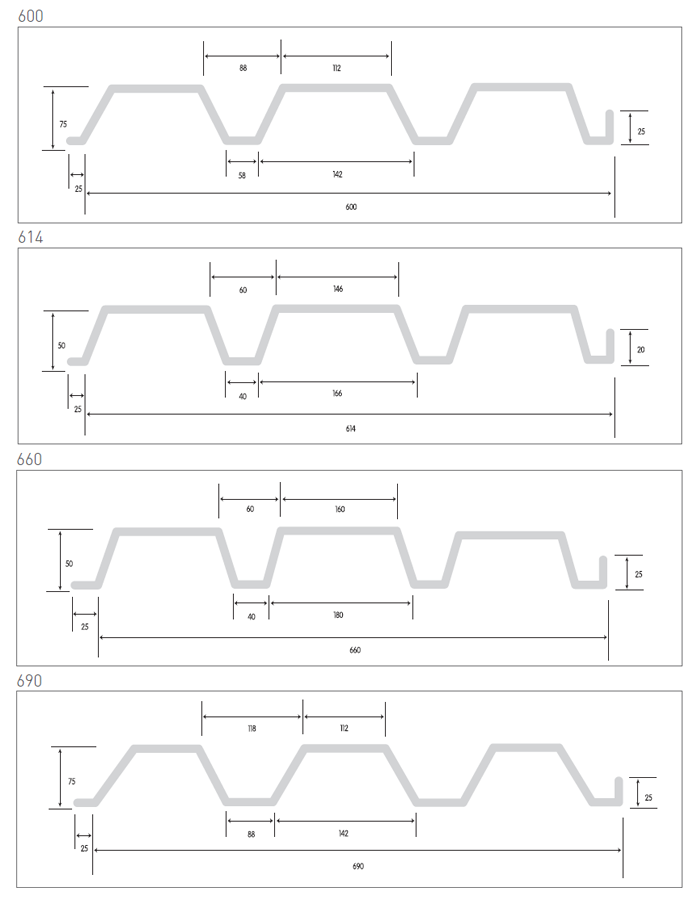

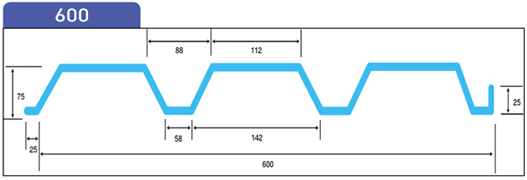

Deck Plates는 Floor 와 Dec plat를 일체 구조로한 합성 슬로브 구조체로서 콘크리트 타설시에는 형틀 대용으로 양생 후 에는 콘크리트와 일체되어 인장 철근 역활도 하는 합리적이고 시공성과 경제성이 뛰어난 제품 입니다.

제공 규격

Type	두께 mm	재질	kg/m	kg/m²
600	1.2 1.6 2.3	SPHC/SPCC SPHC/SPCC SPHC/SPCC	9.38 12.4 19	15.7 20.7 29.6
690	1.2 1.6 2.3	SPHC/SPCC SPHC/SPCC SPHC/SPCC	10.2 13.6 20.7	14.8 19.8 28
614	1.2 1.6 2.3	SPHC/SPCC SPHC/SPCC SPHC/SPCC	8.43 11.24 16.07	13.9 18.6 26.5
660	1.2 1.6 2.3	SPHC/SPCC SPHC/SPCC SPHC/SPCC	8.7 11.6 16.7	13.05 17.4 24.9

Type	두께 mm	재질	kg/m	kg/m²
600	1.2 1.6	GI GI	9.8 19.2	16.1 21.4
690	1.2 1.6	GI GI	10.7 14.3	15.4 20.4
614	1.2 1.6	GI GI	8.77 11.58	14.4 18.95
660	1.2 1.6	GI GI	8.96 11.83	13.58 17.93

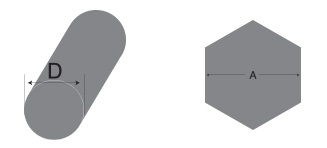

압연으로 만든 구조용 강재로 환강,각강,육각강,팔각강 등이 있으며, 볼트나 너트 산업기자재로 사용됩니다.

제공 규격

직경(mm)	단위중량 (kg/m)	단면적(cm²)
6	0.222	0.2827
7	0.302	0.3848
8	0.395	0.5027
9	0.499	0.6362
10	0.617	0.7854
11	0.746	0.9503
12	0.888	1.131
13	1.04	1.327
(14)	1.21	1.539
16	1.58	2.011
(18)	2.00	2.545
19	2.23	2.835
20	2.47	3.142
22	2.98	3.801
24	3.55	4.524
25	3.85	4.909
(27)	4.49	5.726
28	4.83	6.158
30	5.55	7.069
32	6.31	8.042
(33)	6.71	8.553
36	7.99	10.18
38	8.90	11.34
(39)	9.38	11.95
42	10.9	13.85
(45)	12.5	15.90
46	13.0	16.62
48	14.2	18.10
50	15.4	19.64
(52)	16.7	21.24
55	18.7	23.76
56	19.3	24.63
60	22.2	28.27
64	25.3	32.17
65	26.0	33.18
(68)	28.5	36.32
70	30.2	38.48
75	34.7	44.18
80	39.5	50.27
85	44.5	56.75
90	49.9	60.32
95	55.6	70.88
100	61.7	78.54
110	74.6	95.03
120	88.8	113.1
130	104	132.7

변(mm)	단위중량 (kg/m)
6	0.283
9	0.636
12	1.13
15	1.77
16	2.01
19	2.83
22	3.80
25	4.91
28	6.15
32	8.04
35	9.62
38	11.3
40	12.6
50	19.6
55	23.7
60	28.3
65	33.2
75	44.2
90	63.6
100	78.5
120	113.0

변(mm)	단위중량 (kg/m)
9	0.551
12	0.979
19	2.45
22	3.29
25	4.25
29	5.72
32	6.96
35	8.33
39	9.82
50	17.0

변(mm)	단위중량 (kg/m)
15	1.46
20	2.60
25	4.06
30	5.85
40	10.4

형강류

제공 규격

제공 규격

제공 규격

제공 규격

제공 규격

제공 규격

제공 규격

강널말뚝

Box-Type Sections

Member Sections

All-Box Type

All-Box Type

Corner Pile

제공 규격

제공 규격
